网线单屏蔽、双屏蔽与非屏蔽的区别

网线根据屏蔽结构的不同，主要分为非屏蔽（UTP）、单屏蔽（FTP/STP）和双屏蔽（SFTP）三种类型。它们在抗干扰能力、传输性能、工艺复杂度及适用场景上存在显著差异。

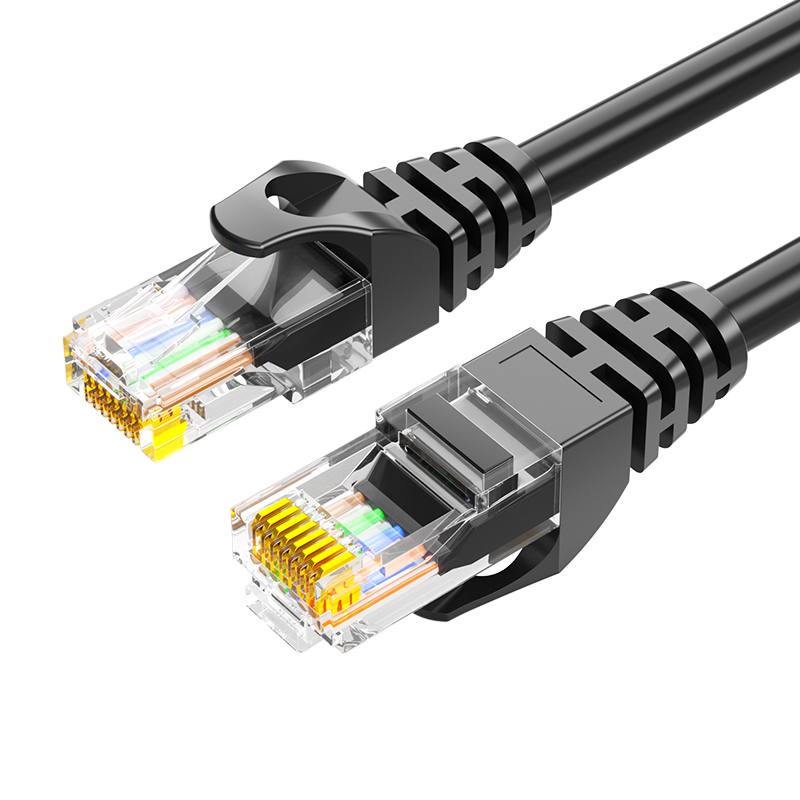

1. 非屏蔽网线（UTP - Unshielded Twisted Pair）

参数

· 屏蔽结构：无任何金属屏蔽层，仅依赖双绞线的绞合抵消干扰。

· 近端串扰（NEXT）：≤25dB（Cat5e/Cat6标准）。

· 频率范围：100MHz（Cat5e）、250MHz（Cat6）。

· 阻抗：100Ω ±15%。

· 传输距离：100米（千兆以太网）。

工艺

· 由4对双绞线直接包裹PVC护套制成，无额外屏蔽层。

· 线缆柔软、易弯曲，适合高密度布线。

· 无需接地，安装简单，成本低。

使用场景

· 家庭网络（普通宽带、IPTV）。

· 办公室布线（远离强电干扰的短距离传输）。

· 普通商用网络（如Cat5e/Cat6短距离部署）。

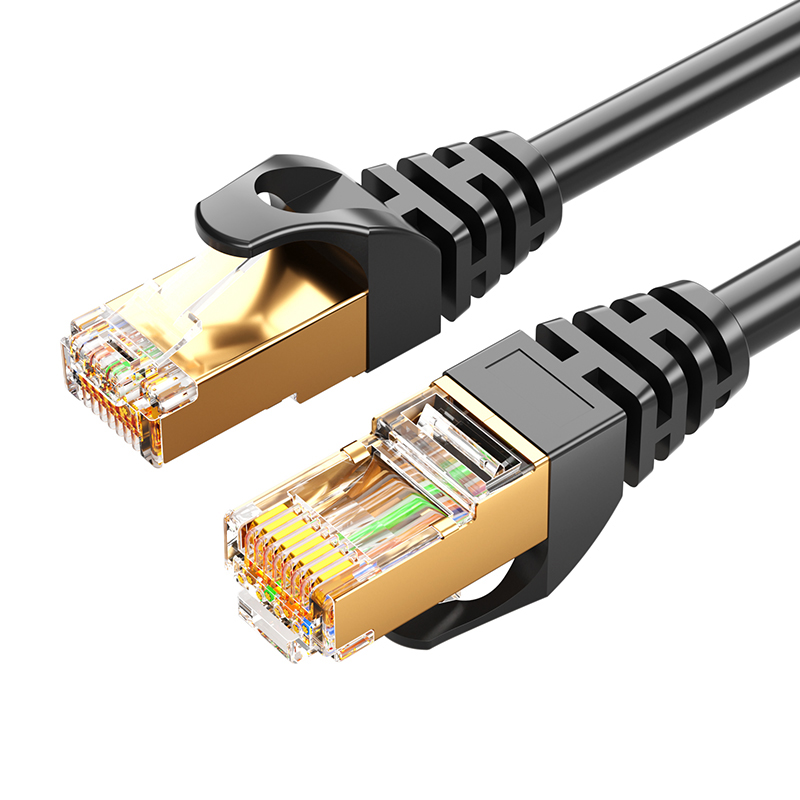

2. 单屏蔽网线（FTP/STP - Foiled/Shielded Twisted Pair）

参数

· 屏蔽结构：

o FTP（铝箔屏蔽）：整体铝箔包裹4对双绞线。

o STP（编织网屏蔽）：单层金属编织网屏蔽。

· 近端串扰（NEXT）：≤30dB（抗干扰能力优于UTP）。

· 频率范围：250MHz（Cat6）、500MHz（Cat6A）。

· 阻抗：100Ω ±10%（更稳定）。

· 传输距离：100米（万兆以太网Cat6A）。

工艺

· 在双绞线外层增加铝箔（FTP）或金属编织网（STP）。

· 需配合屏蔽水晶头、屏蔽模块，并正确接地，否则屏蔽失效。

· 线缆较硬，弯曲半径较大，施工难度高于UTP。

使用场景

· 工业环境（电机、变频器等强电磁干扰区域）。

· 医疗设备联网（防止医疗仪器信号干扰）。

· 数据中心（机柜内高密度布线，减少串扰）。

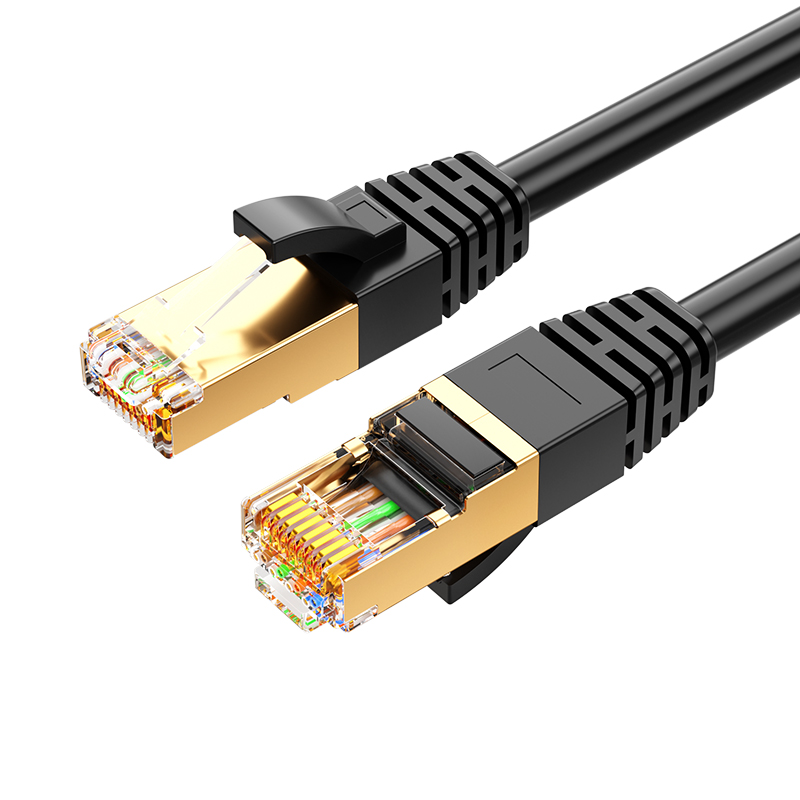

3. 双屏蔽网线（SFTP - Shielded & Foiled Twisted Pair）

参数

· 屏蔽结构：铝箔（Foil）+ 金属编织网（Shield）双重屏蔽。

· 近端串扰（NEXT）：≤35dB（抗干扰能力特强）。

· 频率范围：500MHz（Cat6A）、1000MHz（Cat7）。

· 阻抗：100Ω ±5%（信号稳定）。

· 传输距离：100米（万兆/40Gbps短距离）。

工艺

· 每对双绞线单独铝箔屏蔽 + 整体金属编织网屏蔽，工艺复杂。

· 必须使用全屏蔽连接器（如GG45或TERA），并严格接地。

· 线缆硬，不适合频繁弯折，施工难度高，成本比UTP高50%以上。

使用场景

· 超高频应用（Cat7/Cat8万兆/40G网络）。

· 极端电磁环境（变电站、广播塔附近）。

· 军事/航天通信（高保密、高稳定性要求）。

总结对比表

选择建议

· 普通用户：UTP足够，性价比高。

· 企业/工业：FTP/STP抗干扰更优。

· 超高速/高干扰环境：必须使用SFTP双屏蔽网线。

正确选择屏蔽类型可大幅降低网络延迟、丢包率，确保数据传输稳定可靠。
